Handheld RF-spectrumanalysator HSA-Q1

Op voorraad

Artnr: HSA-Q1

Deze volledig geïntegreerde draagbare RF-spectrumanalysator is speciaal ontworpen voor gebruik door professionele tegenmaatregelen. Met een frequentiebereik van 0 tot 13,4 GHz en een sweep-tijd van slechts een halve seconde, biedt het ongeëvenaarde prestaties in een echt handheld-pakket.

excl. BTW: 9.900,00

incl. BTW: 11.979,00

Download Catalog

Veilig betalen met:

  • Maatwerk oplossingen
  • Vrijblijvend advies
  • Vakkundige installatie
  • Verzorging (periodiek) onderhoud
  • Praktijkgerichte trainingen
  • 20 jaar ervaring en de scherpste prijzen
  • Meer dan 1500 geselecteerde artikelen
  • Fysieke showroom

Productbeschrijving

Deze Handheld RF-spectrumanalysator is een volledig geïntegreerde draagbare RF-spectrumanalyser die speciaal is ontworpen voor het gebruik van professionele tegenmaatregelen (TSCM). Het is ontworpen met de hoogst mogelijke technische specificatie om maximale detectievermogen te garanderen en heeft een reeks onschatbare functies om RF-detectie of ‘Sweeps’ tegen te gaan. Ondanks zijn technische mogelijkheden blijft deze HSA-Q1 eenvoudig te bedienen met een intuïtieve gebruikersvriendelijke interface.

HSA-Q1 heeft een breed frequentiebereik van 1 MHz tot 13,44 GHz met een sweep-tijd van slechts 0,5 seconden (sneller in kortere bereiken) om detectie van alle soorten RF-signalen te garanderen, met name moderne pulserende burst-signalen die kunnen worden gemist door langzamere sweeping-eenheden.

Frequentiebereiken kunnen overal worden ingesteld, van het volledige 13,44 GHz-bereik tot slechts 25 Mhz wanneer gedetailleerde signaalanalyse vereist is. Verplaats de cursor gewoon naar een gedetecteerd signaal en druk op de ‘Zoom’ -knop om het signaal in meer detail te bekijken.

The Waterfall (Spectrogram) -functie toont een real-time grafische weergave in kleur van elk gedetecteerd signaal om de gebruiker verdere analyse mogelijk te maken. Dit is vooral handig bij het analyseren van moderne gepulseerde digitale signalen (of frequentiesprongen), zoals die van mobiele, wifi-, burst- en GPS-apparaten.

De RF-gevoeligheid kan op 5 niveaus worden aangepast: Maximaal (-80 dBm), bijvoorbeeld om alle signalen te detecteren, inclusief die in andere aangrenzende kamers of zelfs buiten het gebouw, tot minimaal voor wanneer locatie van een specifieke signaalbron in de buurt vereist is.

De HSA-Q1 is voorzien van een Tune-Listen-functie waarbij de gebruiker met een druk op de knop direct kan afstemmen op elk gedetecteerd signaal, het signaalpatroon kan bekijken en de signaalsterkte live kan zien (tot -100dBm). Indien nodig kan de gebruiker ook Wide FM, Narrow FM of AM-demodulatie selecteren en naar het gedetecteerde signaal luisteren via de ingebouwde luidspreker of oortelefoon. Dit kan vooral handig zijn bij het identificeren van conventionele bugs met microfoons of bij het elimineren van andere onschuldige gedetecteerde signalen, zoals omroepradio.

Indien nodig kan de HSA-Q1 een ‘achtergrondscan’ uitvoeren, waarbij het de huidige RF-omgeving leert en opslaat. Dit kan op elk moment in de toekomst worden opgeslagen en opgeroepen voor vergelijking om te zien of er sinds de laatste controle nieuwe verdachte signalen in de RF-omgeving zijn verschenen. Nieuwe signalen worden gemarkeerd op het display voor nadere inspectie.

Persistentiemodus biedt verdere analyse van elk gedetecteerd signaal. Hoe ‘persistent’ het signaal is (hoe langer het gedetecteerd blijft), de kleur verandert van blauw via het kleurenspectrum naar rood voor de langst aanwezige signalen. Dit kan worden gebruikt om aanhoudende signalen te identificeren die anders misschien verborgen zouden blijven in een luidruchtige RF-omgeving.

Met de Memory Log-functie kunnen sweep-gegevens worden opgeslagen door eenvoudig een USB-stick aan te sluiten. Sweep-gegevens worden opgeslagen in tijd- en datumnotatie en grafisch weergegeven, zodat ze op elk moment kunnen worden opgeroepen voor verdere grafische analyse.

Voor maximale flexibiliteit wordt de HSA-Q1 geleverd met twee antennes: een multi-element antenne voor algemeen gebruik en een telescopische sprietantenne voor laagfrequent gebruik.

De HSA-Q1 is draagbaar voor gebruik in de hand en is ook uitgerust met een intrekbare standaard voor desktopgebruik. De eenheid weegt slechts 1,3 kg en is ingekapseld in een bewerkte aluminium behuizing voor ultieme duurzaamheid. De interne lithium-polymeerbatterij geeft 4 uur gebruik na één keer opladen. Het apparaat kan ook continu worden gebruikt met de meegeleverde oplader aangesloten. Het hele pakket wordt geleverd in een compacte draagtas van militaire standaard voor ultieme bescherming en draagbaarheid.

De HSA-Q1 is ontworpen, vervaardigd en getest in Engeland volgens de hoogste technische normen.

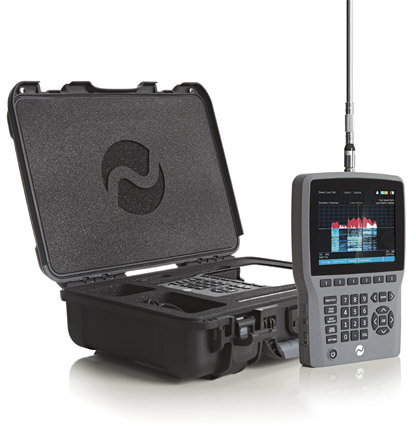

Geleverd in pakket:

HSA-Q1 Handheld spectrumanalysator
Concentrische antenne met meerdere elementen (23 cm)
Telescopische zweepantenne
Oplader met internationale adapters
Oortelefoons
Militaire standaard compacte draagtas

– Frequentiebereik 1 MHz tot 13,44 GHz
– Sweep time van slechts 0,5 seconde (volledig bereik)
– Spectrogram Waterfall functie voor gedetecteerde signaalanalyse
– Tune & Listen-demodulatiefunctie – AM / WFM / NFM
– Datalogging naar USB-stick met tijd- en datumstempel
– Achtergrondgeheugenfunctie om eerdere sweeps te vergelijken
– Zeer hoge RF-gevoeligheid (-80 dBm Sweep, -100 dBm Direct Tune)
– 6 “TFT-scherm – buiten leesbaar
– Audio via interne luidspreker of koptelefoon
– Op maat gemaakte antenne met meerdere elementen meegeleverd
– Interne lithium-polymeerbatterij – batterijduur van 4 uur
– Gewicht slechts 1,3 kg
– Bewerkte aluminium behuizing
– Geleverd in compacte militaire standaard draagtas
