JJN EDD-24XT Non-Linear Junction Detector – Professionele TSCM-detector
excl. BTW: €12.799,00
€15.486,79
De JJN EDD-24XT Non-Linear Junction Detector is een professionele TSCM-detector van JJN Electronics. Detecteert verborgen elektronische apparaten – zelfs volledig uitgeschakeld. Compact, krachtig en onmisbaar bij professioneel contra-observatieonderzoek – Lockmaster Benelux.
Productvideo
Bekijk de demonstratie van dit TSCM-apparaat in actie.
De video toont de belangrijkste functies en toepassingen
zoals gebruikt bij professionele sweeps en signaaldetectie.
JJN EDD-24XT – Professionele Non-Linear Junction Detector (NLJD)
De JJN EDD-24XT is een draagbare Non-Linear Junction Detector NLJD die speciaal is ontwikkeld door JJN Electronics voor professioneel TSCM-onderzoek (Technical Surveillance Counter-Measures). Dit geavanceerde instrument detecteert verborgen elektronische componenten in afluisterapparatuur, zendertjes, mobiele telefoons, GPS-trackers, microcamera’s, digitale recorders en SIM-kaarten – zelfs wanneer deze volledig zijn uitgeschakeld.
De EDD-24XT Non-Linear Junction Detector halfgeleidercircuits die aanwezig zijn in alle moderne elektronische apparaten. Dankzij de hoge gevoeligheid, de richtantenne en het geavanceerde analysesysteem kunnen zelfs de kleinste elektronische componenten worden gelokaliseerd – of ze nu aan, stand-by of spanningsloos zijn.
Werking van de JJN EDD-24XT Non-Linear Junction Detectorh2>
Alle moderne elektronische apparaten bevatten silicium-halfgeleiders. Wanneer deze worden bestraald met een hoogfrequent signaal, produceren zij een tweede harmonische frequentie (2e harmonische). Metalen of geoxideerde materialen kunnen reageren met een derde harmonische frequentie. De JJN EDD-24XT Non-Linear Junction Detector zendt een gericht signaal uit op 2,4 GHz en ontvangt reflecties op 4,8 GHz (2e harmonische) en 7,2 GHz (3e harmonische).
De tweede harmonische duidt op de aanwezigheid van silicium (elektronische circuits), terwijl de derde harmonische vaak duidt op onschuldig metaal. Hierdoor kan de operator duidelijk onderscheid maken tussen een daadwerkelijke bedreiging en een vals alarm.
Detectieanalyse & intelligent algoritme

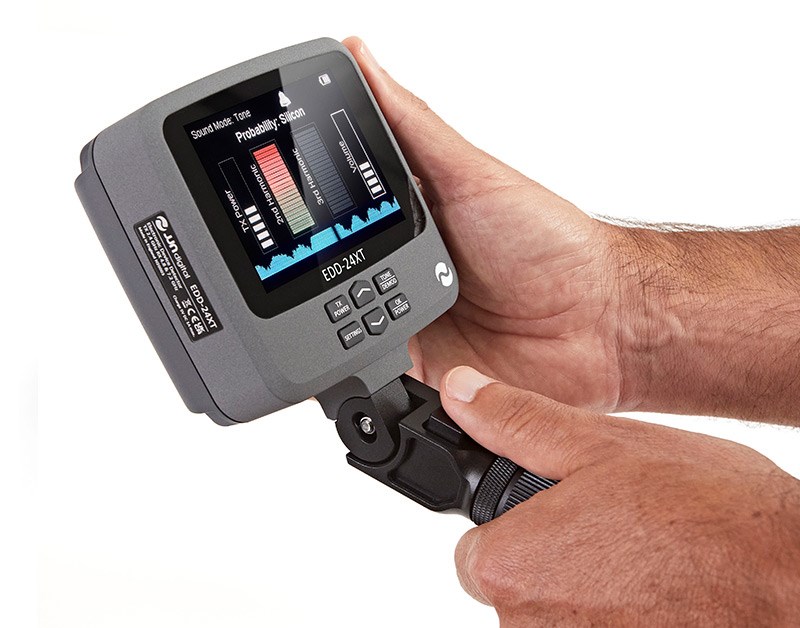

De EDD-24XT Non-Linear Junction Detector over een intelligent analysegedeelte dat de verhouding tussen de tweede en derde harmonische berekent en deze vertaalt naar een duidelijke materiaalindicator: “Silicon” of “Metal”. Dit maakt het apparaat ook geschikt voor minder ervaren gebruikers, die snel een betrouwbaar oordeel kunnen vellen over een mogelijke bedreiging.
Audio- en toonbevestiging
De EDD-24XT biedt twee geluidsmodi voor akoestische terugkoppeling:
- Tone-modus: geeft een toon met variabele hoogte op basis van de signaalsterkte (2e harmonische).
- Demod-modus: laat de gebruiker luisteren naar het gedemoduleerde signaal, hoorbaar via de interne luidspreker of meegeleverde oortelefoon.
Ontwerp, bediening & ergonomie

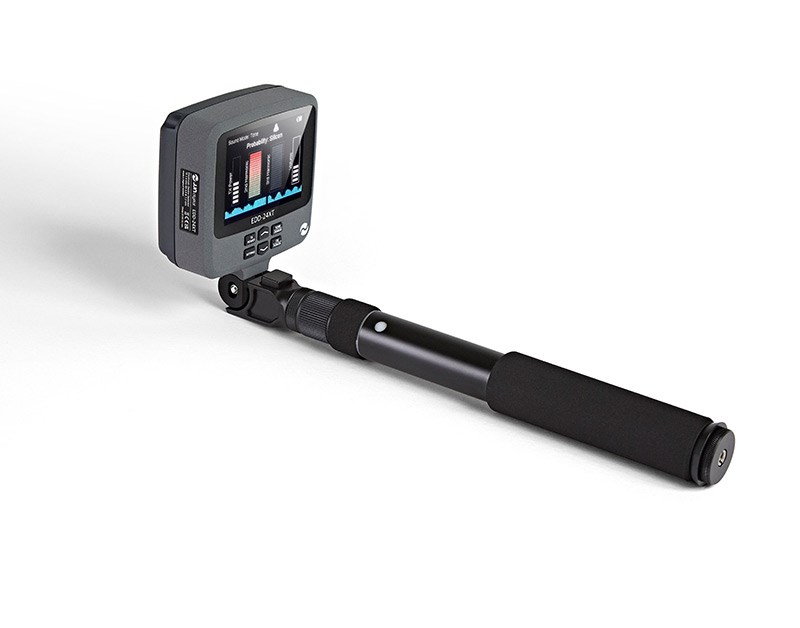

De JJN EDD-24XT Non-Linear Junction Detector is vervaardigd uit gefreesd aluminium met een slagvaste kunststof antennekap. De kop is verstelbaar in vijf posities over een hoek van 90°, zodat ook moeilijk bereikbare plekken eenvoudig gecontroleerd kunnen worden. De uitschuifbare aluminium telescoopsteel is instelbaar tussen 30 cm en 140 cm en uitgerust met contragewichten van 200 gram voor perfecte balans tijdens gebruik.
Met een gewicht van slechts 900 gram (inclusief steel) is de detector uiterst handzaam. De interne lithium-polymeerbatterij biedt tot 4,5 uur continu gebruik en wordt opgeladen via een universele oplader met internationale adapters. De complete set wordt geleverd in een militair-standaard draagkoffer van hoge beschermingsklasse.
Professionele toepassingen
De JJN EDD-24XT is ontworpen voor intensief gebruik door TSCM-specialisten, defensie, recherche, diplomatieke beveiliging en gespecialiseerde contra-observatieteams. Dankzij de hoge gevoeligheid detecteert het systeem verborgen elektronica zelfs achter muren, plafonds, meubels of voertuigpanelen.
- Detectie van verborgen zendertjes, microfoons en camera’s
- Controle van SIM-kaarten, printplaten en microchips
- Inspectie van vergaderruimtes, hotelkamers, voertuigen en vliegtuigen
- Gebruik tijdens TSCM-trainingen en red-teaming oefeningen
Technische specificaties
| Fabrikant | JJN Electronics (UK) |
| Model | EDD-24XT |
| Frequentie (TX) | 2,4 GHz ISM Band (Type B) |
| Ontvangstfrequenties | 4,8 GHz (2e harmonische) / 7,2 GHz (3e harmonische) |
| Zendvermogen | Tot 4 Watt |
| Detectiebereik | Tot 20 cm (nano-SIM-kaart) |
| Batterijduur | Tot 4,5 uur |
| Gewicht | 900 g (unit) / 3,0 kg totaal met koffer |
| Telescoopsteel | Verstelbaar van 30 cm tot 140 cm |
| Constructie | Gefreesd aluminium met kunststof antennekap |
Wordt geleverd met
- JJN EDD-24XT Non-Linear Junction Detector detectie-eenheid
- Verstelbare aluminium telescoopsteel
- 2 × 200 g contragewichten
- Lader (110–240 V AC, auto-switching) met internationale adapters
- Oortelefoonset
- Militaire grade beschermkoffer
Belangrijkste voordelen
- Non-Linear Junction Detector detecteert alle elektronische apparaten – actief, passief of spanningsloos
- Intelligente materiaalherkenning “Silicon” / “Metal”
- Instelbare kop (5 posities, 90°) en uitschuifbare steel
- Ergonomisch, lichtgewicht ontwerp (900 g)
- Audiofeedback via toon- of demodulatiemodus
- Robuuste aluminium behuizing, militaire draagkoffer inbegrepen
De JJN EDD-24XT is onderdeel van het Lockmaster Benelux TSCM-assortiment en voldoet aan de hoogste eisen voor professionele contra-observatie, bug-sweeping en elektronische detectie.
