JJN EDD-24T – Handheld Non-Linear Junction Detector (NLJD)

De JJN EDD-24T is een compacte draagbare Non-Linear Junction Detector (NLJD) ontwikkeld door JJN Electronics in Engeland. Dit precisie-instrument is speciaal ontworpen voor professioneel TSCM-onderzoek (Technical Surveillance Counter-Measures) en detecteert verborgen elektronische componenten zoals afluisterapparatuur, microcamera’s, GPS-trackers, digitale recorders, SIM-kaarten en mobiele telefoons – zelfs wanneer deze volledig zijn uitgeschakeld.

De EDD-24T detecteert halfgeleidercircuits die voorkomen in alle moderne elektronische apparaten. Dankzij de hoge gevoeligheid en het slimme algoritme worden zelfs de kleinste silicium-componenten zichtbaar, ongeacht of ze actief, stand-by of spanningsloos zijn.

Werking van de JJN EDD-24T

Alle moderne elektronica bevat silicium-halfgeleiders. Wanneer hier een hoogfrequent radiosignaal overheen wordt gestuurd, ontstaat een tweede harmonische frequentie. Andere metalen of geoxideerde materialen produceren vaak een derde harmonische frequentie. De EDD-24T zendt een richtsignaal uit op 2,4 GHz en ontvangt reflecties op 4,8 GHz (2e harmonische) en 7,2 GHz (3e harmonische). Zo kan het apparaat onderscheid maken tussen echte elektronische circuits en onschuldige metalen objecten.

De tweede harmonische duidt op silicon (elektronica), terwijl de derde harmonische meestal duidt op metal (niet-bedreigend materiaal). Hierdoor weet de gebruiker exact of er sprake is van een verborgen elektronische component.

Analyse en materiaalherkenning

Met behulp van een intelligent algoritme analyseert de EDD-24T de verhoudingen tussen de tweede en derde harmonische signalen en toont het resultaat direct op het heldere 3,5” TFT-display als “Silicon” of “Metal”. Deze functie maakt snelle en betrouwbare interpretatie mogelijk, ook voor minder ervaren TSCM-operators.

Audiofeedback

• TONE-modus: geeft een toon waarvan de frequentie stijgt bij sterkere signalen. Hierdoor kan gezocht worden zonder op het scherm te kijken.
• DEMOD-modus: laat de gebruiker luisteren naar het gedemoduleerde signaal. Wanneer silicon wordt gedetecteerd, verandert of verdwijnt het klikgeluid volledig.

Ontwerp & draagbaarheid

De JJN EDD-24T weegt slechts 700 gram en is ontworpen voor éénhandige bediening. De behuizing is vervaardigd uit gefreesd aluminium met een sterke kunststof antennekap. De interne lithium-polymeerbatterij biedt tot 4,5 uur gebruikstijd per lading. Het systeem wordt geleverd in een militair-standaard draagkoffer voor maximale bescherming tijdens transport.

Met zijn compacte formaat, hoge gevoeligheid en intuïtieve bediening is de EDD-24T ideaal voor discrete sweeps in voertuigen, vergaderruimtes, hotelkamers of beveiligde objecten.

Technische specificaties

Wordt geleverd met

• JJN EDD-24T handheld elektronische detectie-unit
• Lader (110 – 240 V AC, auto-switching) met internationale adapters
• Oortelefoonset

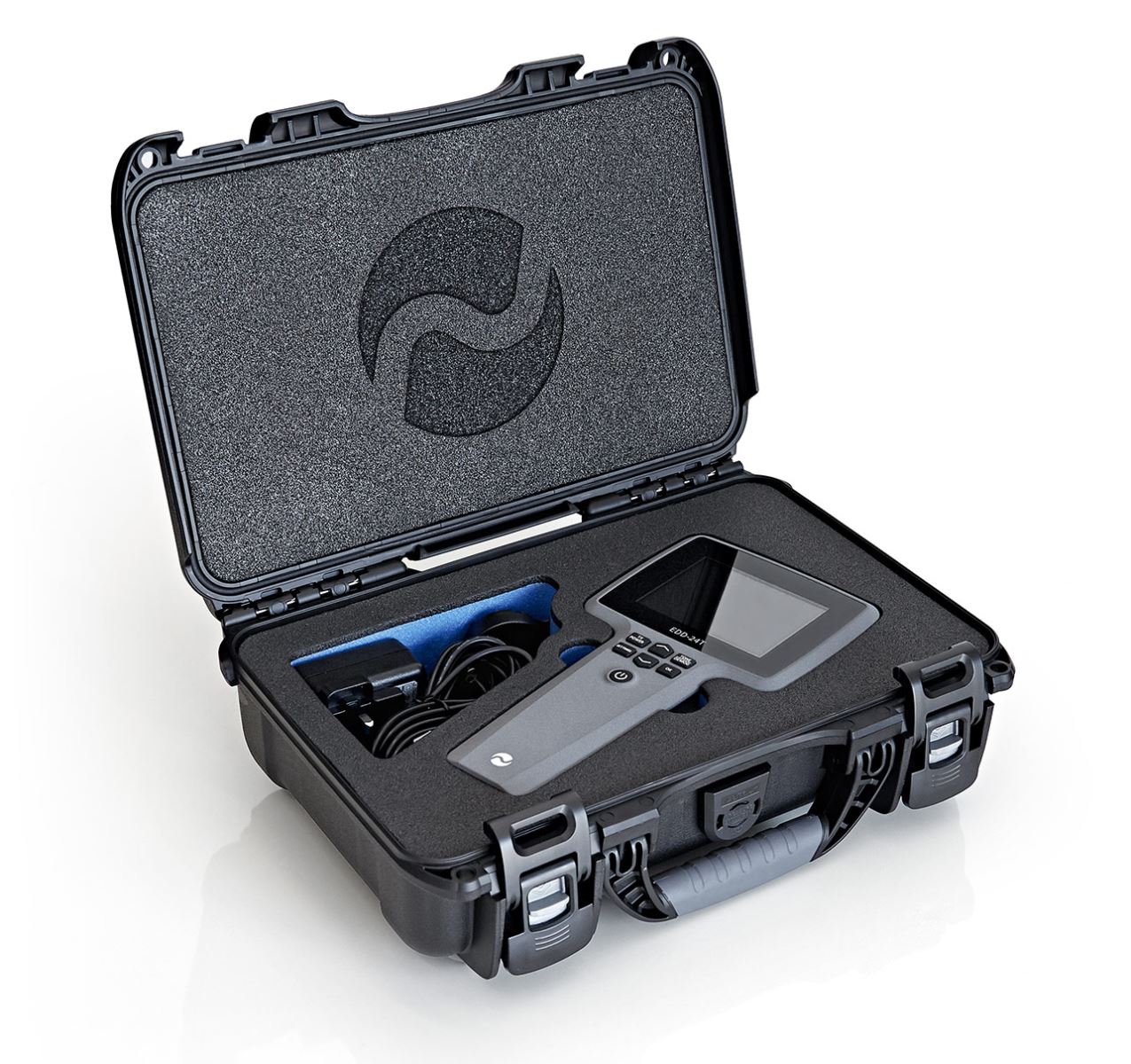

• Compacte militaire draagkoffer

Belangrijkste kenmerken

• Handheld Non-Linear Junction Detector van JJN Electronics (UK)
• Detecteert alle vormen van elektronica – actief, passief of uitgeschakeld

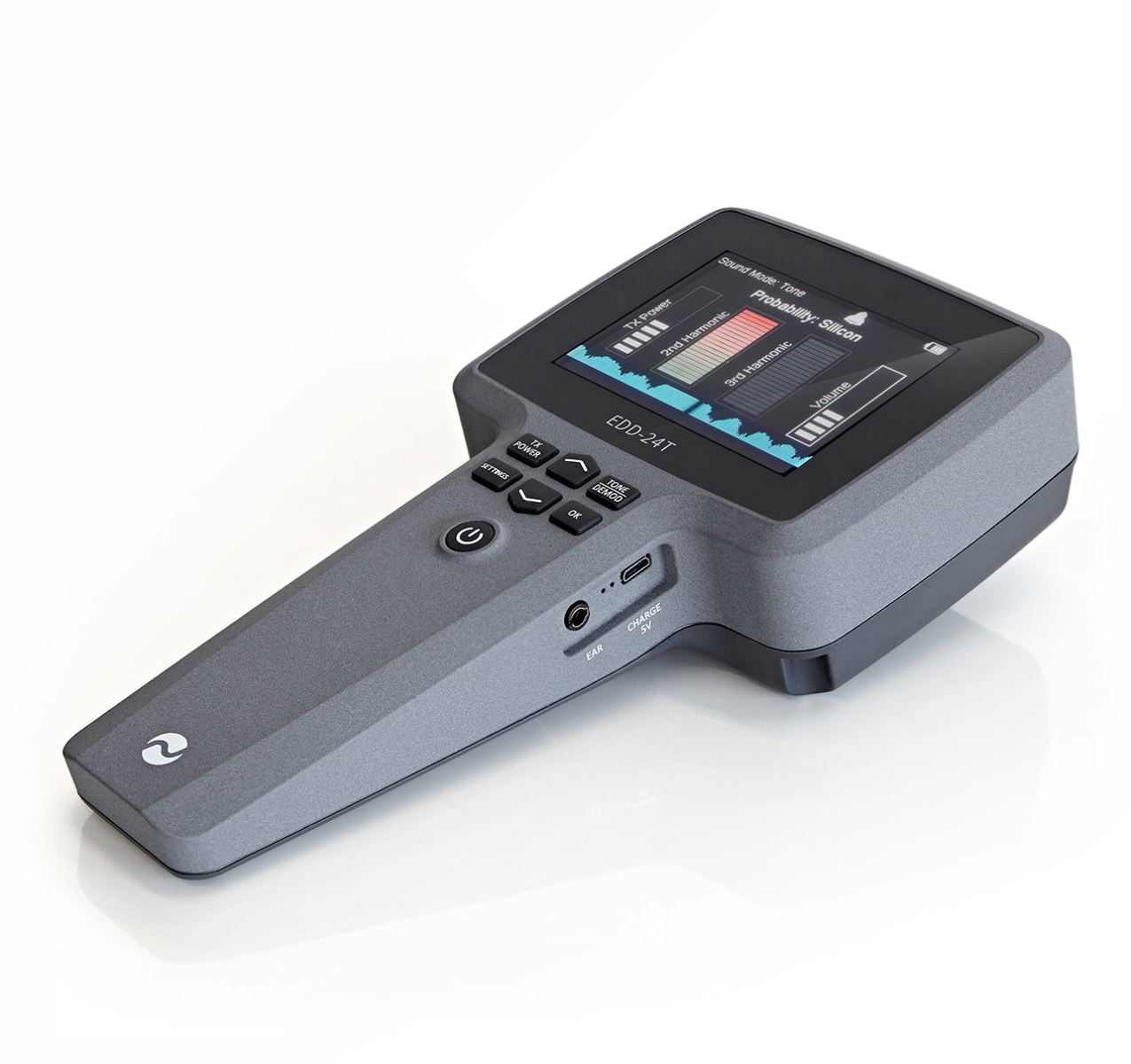

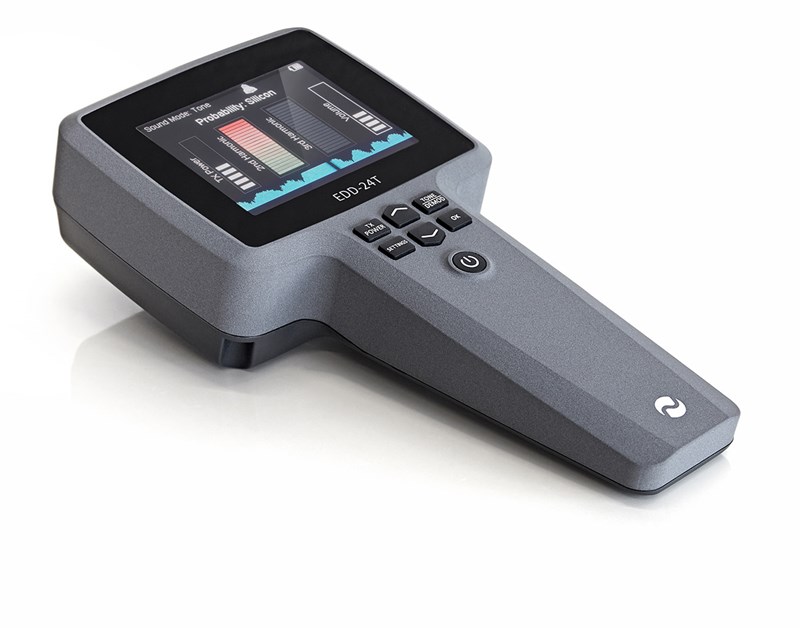

• Intuïtieve interface en helder 3,5" TFT-display
• 2,4 GHz TX / 4,8 & 7,2 GHz RX met materiaalindicator “Silicon/Metal”
• Ultragevoelig – detecteert zelfs nano-SIM-kaarten tot 20 cm afstand

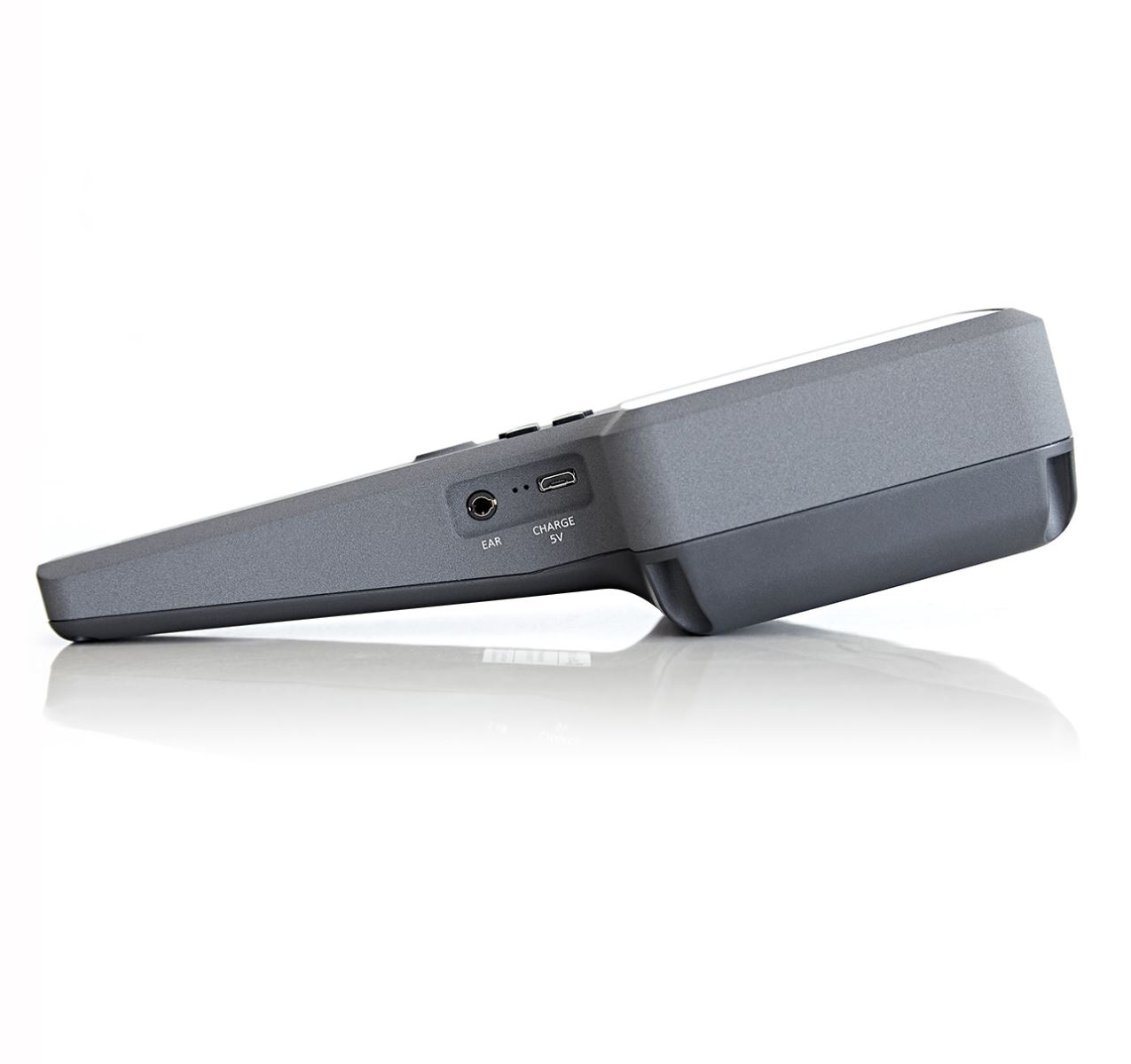

• Audio Tone en Demod modus via luidspreker of oortelefoon
• Robuuste aluminium constructie en militaire draagkoffer

De JJN EDD-24T maakt deel uit van het Lockmaster Benelux TSCM-assortiment en voldoet aan de hoogste internationale normen voor professionele bug detection en contra-observatie.
